マイコン AT90S1200 ライターの製作

本文はできるだけ初心者の方にも判るように書いたつもりですがある程度の電子工作の経験とパソコンの操作ができる方を対象にしています。またそれなりの方には冗長の多い文章となっています。

　AT90S1200は非常に簡単に書きこむことができます。今回は順を追って確実に動作するAT90S1200 ライターを作ってみましょう。その前にAT90S1200についての情報が必要ですので

http://www.atmel.com/atmel/products/prod23.htm　で

　0838.pdfと言うファイルをダウンロードして下さい。(PDFのリーダーが必要です)ここの３２ページからシリアルでの書き込みの方法が記載されています。この方法をパソコンのプリンターI/Oから操作することにより実現します。0838.pdfのシリアルプログラミングの大意はおよそ次のようです。今は必要ないので読み飛ばして手順へ進んで下さい。

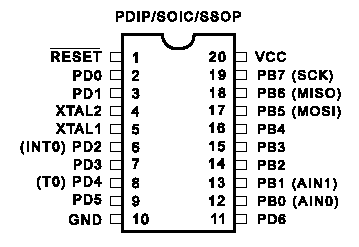

シリアルプログラミングのアルゴリズム

AT90S1200のプログラムとベリファイ(書き込みの確認)をシリアルで行うには以下のシーケンスが推薦されます。
表のように4バイト命令をAT90S1200に順にシリアルで送ることにより実現します。

１．電源オン
RESETおよびSCKがLowにセットされている間にVCCとGNDの間にパワーを接いで下さい。
下記のいずれかの方法でAT90S1200を動作させます。
�@クリスタル発振子をXTAL1−XTAL2に接ぐ
�A内部のRC発振器を有効にする
�BXTAL1ピンにクロック・シグナルを注入する

もし電源オン時、SCKをLowに保持することを保証することができなければ電源オン後SCKをLowに保持してRESETにHighのパルスを与えて下さい。

２．その後、最低20ms待って、ピンMOSI/PB5にプログラミングEnableシリアル4バイト命令を送ることによってシリアルプログラム開始をAT90S1200に知らせて下さい。

３．チップイレースは，(フラッシュROMを消すには)実行された後、10msの待ち時間の後、再び上記１のようにRESETにHighのパルスを与えてシリアルプログラムをはじめからやり直して下さい。

４．フラッシュROM，あるいはEEPROMアレイは，指定されたアドレスとデータを４バイト命令で送り出すことによって一度に１バイトづつ書きこんで行きます。
EEPROMの場合メモリーに新しいデータが書かれる前に古いデータは自動的に消されます。
前の書き込み後、４ms待って次のバイトを書き込みます。

５.アドレスを指定して読出しの４バイト命令を使うことによりシリアルアウトプットピンのMISO/PB6から読出し、どのメモリーでもベリファイすることができます。
　プログラミングが終了すれば，RESETをHighにしてチップを実行させることができます。

6．パワー-オフ・シーケンス(必要なら)：
もし水晶を使わずデバイスが内部のRC発振器で動いていれば、XTAL1ピンをLowにして下さい。
次にRESETピンをHighにしVCCを切って下さい。

命令	1バイト目	2バイト目	3バイト目	4バイト目	Hex列
シリアルプログラムの許可	1010 1100	0101 0011	xxxx xxxx	xxxx xxxx	&HAC530000
チップイレース	1010 1100	100x xxxx	xxxx xxxx	xxxx xxxx	&HAC800000
フラッシュROMの書込み	0010 h000	0000 000a	bbbb bbbb	oooo oooo	&H2h0abboo
フラッシュROMの読出し	0100 h000	0000 000a	bbbb bbbb	iiii iiii	&H4h0abbii
EEP-ROMの書込み	1010 0000	0000 0000	xxbb bbbb	oooo oooo	&HA000bboo
EEP-ROMの読出し	1100 0000	0000 0000	xxbb bbbb	iiii iiii	&HC000bbii

ｘ:何でも可　ｈ:"1":上位バイト "0":下位バイト　a:アドレス上位 b:アドレス下位　o:書込みデータ　i:読出しデータ

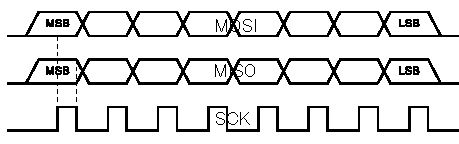

MOSIからデータを送っている間１バイト遅れでMISOからエコーバックして来ます。

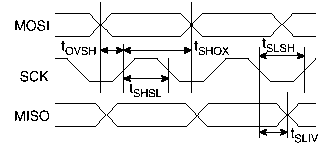

	MIN	TYPE	MAX
tOVSH	1.25tCLCL
tSHOX	2.5tCLCL
tSHSL	4tCLCL
tSLSH	tCLCL
tSLIV	10	16	32	ns
fclock	0		4	MHz(2.7V)

　

■手順１.部品とソフトを用意する。

最初に下記のものを用意して下さい。(価格は目安)

品名	数量	価格
アトメル　AT90S1200(AT90S1200A)	１	380円
36pDDKアンフェーノールコネクターLアングル	１	300円
プリンターケーブル	１	1,000円
抵抗300Ω 1/4〜1/16W	８	40円
セラミックコンデンサー　0.1μF 5V以上	１	10円
スイッチングダイオード(何でも可)	４	40円
20p ICソケット	１	20円
穴明き基板(またはブレッドボード類)	１	100円〜
テスター、はんだごて、配線材、工具など		???

プリンターケーブルは現在プリンターに使用しているもので間に合います。

またこの説明書と同梱されているソフトも確認してread1st.txtもお読み下さい。
